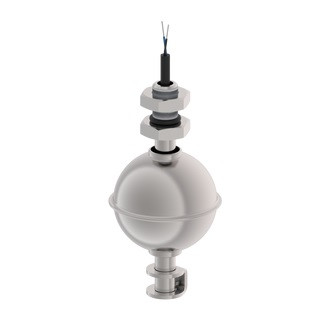

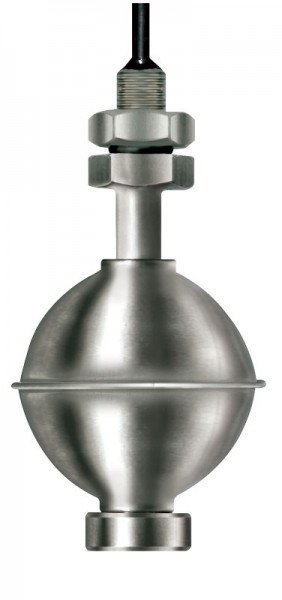

Сигналізатор реле рівня серії ELM 41

Сигналізатор реле рівня серії ELM 41

Реле рівня ELM 41 призначене для контролю рівня рідини в резервуарах і баках. Завдяки компактним розмірам та простоті встановлення, ця модель є популярним вибором серед виробників обладнання, які цінують надійність і економічність.

Реле ідеально підходить для монтажу в обмежених просторах. Усі змочувані частини виготовлені з нержавіючої сталі, що забезпечує високу стійкість до впливу агресивних рідин.

Принцип роботи:

Поплавець із вбудованим магнітом впливає на герконовий датчик, розміщений у корпусі. Коли поплавець змінює положення, магнітне поле активує контакт SPST-NO, що замикає або розмикає електричне коло. Сигнал про зміну рівня передається через релейний ланцюг.

Технічні характеристики:



• Матеріал поплавка: 316 нержавіюча сталь
• Матеріал змочуваних частин: 304 нерж. сталь (стандарт), опціонально – 316 нерж. сталь
• Матеріал трубки: 304 нерж. сталь (стандарт), опціонально – 316 нерж. сталь
• Тип поплавка: S2A
• Робоча температура: до 125 °C
• Механічне з'єднання: 1/8" BSP або M10x1
• Максимальний тиск: до 30 бар
• Мінімальна щільність рідини: 0,80 г/см³
• Електропідключення: кабель
• Кількість поплавців: 1 (стандарт)
• Тип контакту: 1x SPST-NO
• Струм контакту: до 1,5 A
• Макс. потужність: 50 W / VA
• Макс. напруга перемикання: 200 VDC / 250 VAC
• Опції: Реле рівня SK-P2

Застосування:

• Промислові машини

• Резервуари та баки

• Котли

• Газові та рідкі середовища

• Контроль рівня та температури

 Переваги:

• Економічне рішення

• Простий та швидкий монтаж

• Виготовлений з нержавіючої сталі

Габаритні розміри:

Опціонально:

ПРИСТРІЙ УПРАВЛІННЯ РІВНЯ

• Живлення: 220 VAC, 2.8 VA
• Вихідний сигнал: 2 шт. 5A/250 VAC Реле (Старт/Стоп)
• Робоча температура: -20 + 70oC
• Габарити: 72 x 72 мм
• Вхід: Контактна інформація від ELM
• Ізоляція: Вхід і вихід ізольовані

 Ціна вказана орієнтовна. Остаточна вартість залежить від конфігурації, технічних параметрів або обсягу замовлення. Уточнюйте у менеджера.
