Керування автомобільним ліфтом

Компанією "Профіком"  було автоматизовано установку ліфтового підйомника легкових автомобілів приватного будинку з інтеграцією її в глобальну систему керування "Розумний Будинок".

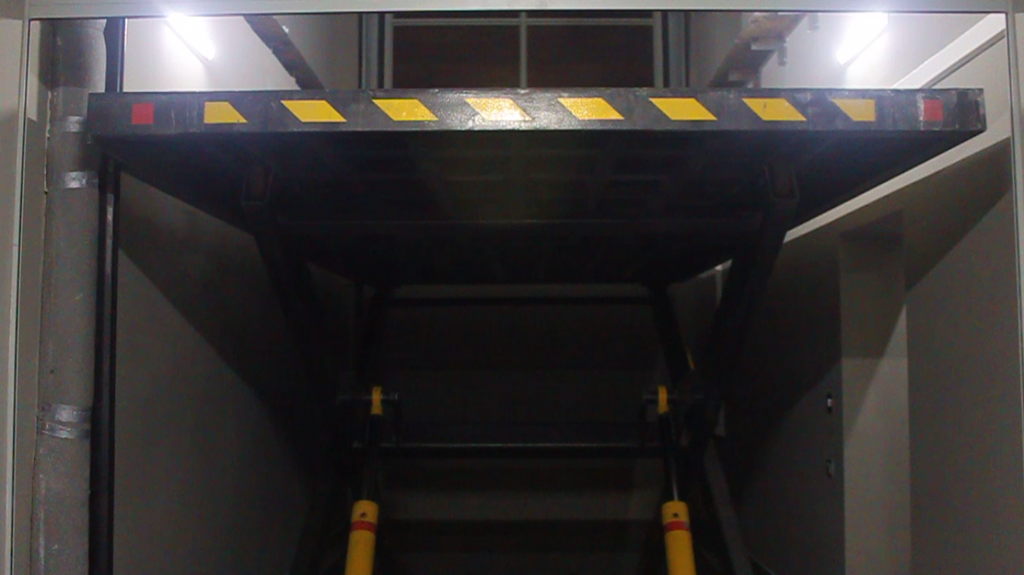

Ліфтова установка призначена для підйому легкового автомобіля вагою до 2500кг. Установка представляє собою сталеву платформу, яка урохомлюється гідравлічними поршнями.

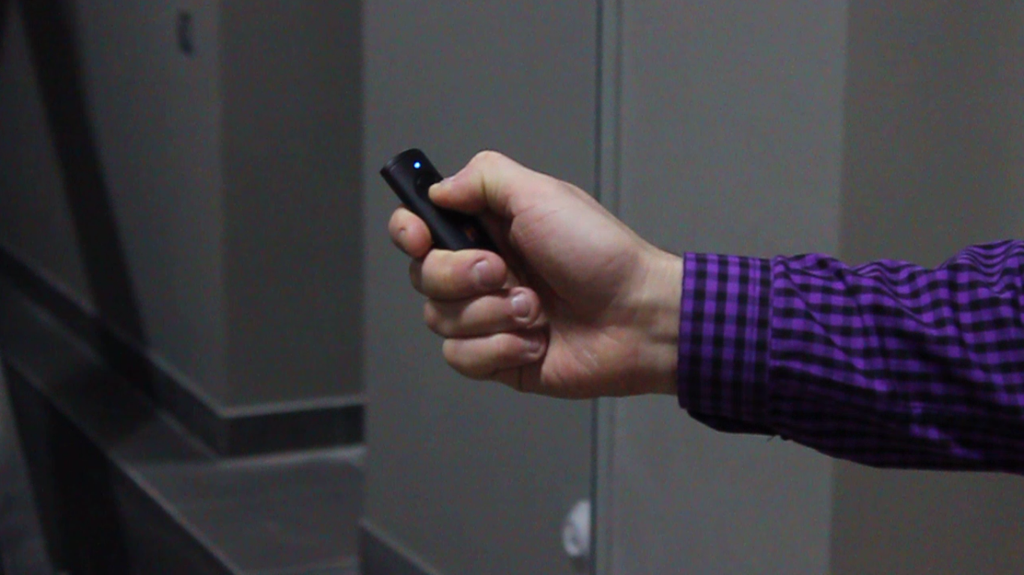

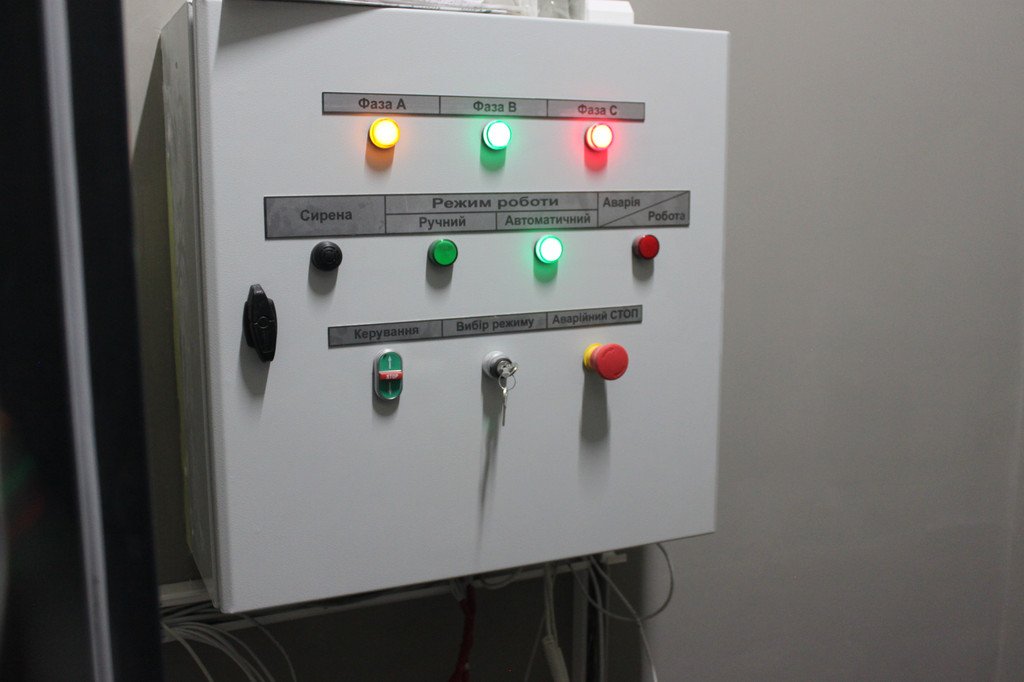

    Для створення автоматизованої системи був використаний програмований логічний контролер. Управління ліфтовою установкою відбувається як в ручному так і в автоматичному режимах. В ручному режимі сигнали «підйом»/«спуск» задаються із кнопок управління розташованих на лицевій панелі. При управлінні в автоматичному режимі сигнали управління задаються із кнопок управління розташованих на першому та цокольному поверхах або з пульта радіоуправління (окрім того створено можливість управління із глобальної системи керування розумним будинком за допомогою відповідної програми на смарт-девайсах клієнтів.)

В системі управління передбачено ряд захистів та умов які повинні забезпечити безпечний рух ліфтової установки:

·         Рух ліфтової установки обмежено кінцевими вимикачами;

·         Якщо платформа знаходиться на цокольному поверсі, двері на першому поверсі та гаражні ворота заблоковані для відкривання;

·         Якщо з пульта управління надійшов сигнал на відкриття гаражних воріт під час того як платформа знаходиться внизу, спочатку відбудеться підняття платформи, а вже потім відкриття гаражних воріт;

·         Під час підйому ліфтової установки, автоматично, разом із сигналом на підйом надходить сигнал на закриття захисної штори на цокольному поверсі, під час опускання ліфта, захисна штора відкривається лише при досягненні платформи крайнього нижнього положення;

·         Якщо під час руху платформи відкриваються двері в технічне приміщення, або двері на першому поверсі (за допомогою ключа) ліфтова установка зупиняється. Рух відновлюється після закриття дверей та повторного сигналу із пульта управління;

·         Платформу можна зупинити під час руху за допомогою повторного натиснення на клавішу управління на пульті. Після зупинки рух можна відновити знову ж таки за допомогою повторного натиснення управляючої клавіші на пульті управління.
