Герконові сигналізатори (реле) протоку EFS05-50

Реле (сигналізатори) протоку герконові EFS05-50

EFS використовується для перевірки наявності або відсутності протоку, виявляючи рух рідин усередині труби. Він забезпечує інформацію про наявність протоку з високою надійністю, без енерговитрат на контури охолоджувальної води або мастила, в таких пристроях, як безрезервуарний водонагрівач, котел центрального опалення та нагрівач.

Монтаж тільки вертикальний

Стандартно, контакт замкнутий, коли є потік, якщо немає потоку, контакт буде розімкнутий.
Контакт налаштовується шляхом зміни положення реле.

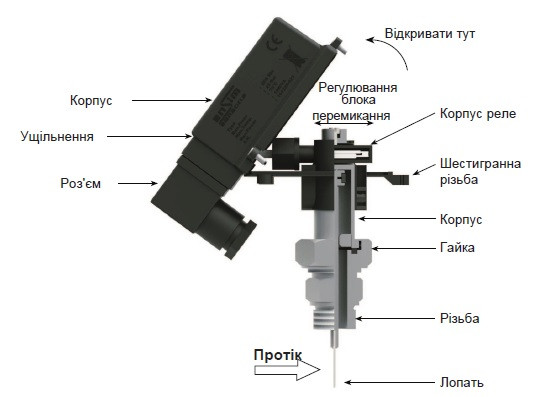

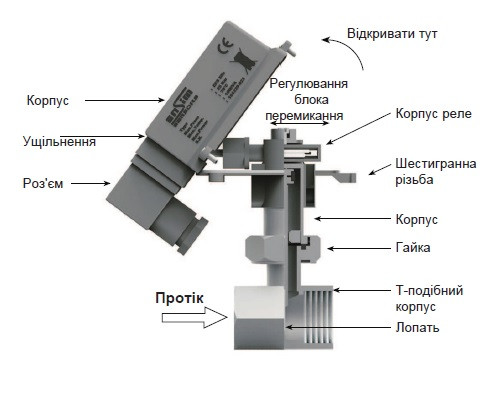

Конструкція та основні елементи датчика потоку

МОДЕЛЬ
Нержавіюча сталь (EFS ..s)
МАТЕРІАЛ
Корпус+різьба+гайка
AISI 304 н. ст. (Опц. AISI 316 нерж. ст.)
T -подібний корпус
AISI 304 н. ст. (Опц. AISI 316 н. ст.)
Болт
AISI 316 Нержавіюча сталь
Лопать
AISI 316 Нержавіюча сталь
Корпус реле
Поліпропілен
Корпус магніту
Поліпропілен
Ущільнювальне кільце FPM
РІДИНА Вода (нафта, газ і агресивні середовища за запитом)
ДОПУСТИМЕ ВІДХИЛЕННЯ +/- %15 від повної шкали
МАКСИМАЛЬНИЙ РОБОЧИЙ ТИСК 25 бар
РОБОЧА ТЕМПЕРАТУРА (-) 20 °C / (+) 110 °C
ТЕМПЕРАТУРА НАВКОЛИШНЬОГО СЕРЕДОВИЩА (-) 20 °C / (+) 70 °C
КОНТАКТ Герконове реле SPST - NO
 СТРУМ КОНТАКТУ 1 A
МАКС. ПОТУЖНІСТЬ КОНТАКТУ 10 W / VA
МАКС. НАПРУГА 200 VDC / 140 VAC
ЕЛЕКТРИЧНЕ З'ЄДНАННЯ ISO 4400 роз'єм Опц. Кабельний вивід, роз'єм з діодом
СТУПЕНЬ ЗАХИСТУ IP 65, IP 67 (для sx, cx )





МОДЕЛЬ
Пластик (EFS ..p)
МАТЕРІАЛ
Корпус+різьба+гайка
Поліпропілен
T -подібний корпус
Поліпропілен
Болт
Поліпропілен
Лопать
Поліпропілен
Корпус реле
Поліпропілен
Корпус магніту
Поліпропілен
Ущільнювальне кільце NBR
РІДИНА Вода (нафта, газ і агресивні середовища за запитом)
ДОПУСТИМЕ ВІДХИЛЕННЯ +/- %15 від повної шкали
МАКСИМАЛЬНИЙ РОБОЧИЙ ТИСК 10 бар
РОБОЧА ТЕМПЕРАТУРА (-) 20 °C / (+) 70 °C
ТЕМПЕРАТУРА НАВКОЛИШНЬОГО СЕРЕДОВИЩА (-) 20 °C / (+) 70 °C
КОНТАКТ Герконове реле SPST - NO
 СТРУМ КОНТАКТУ 1 A
МАКС. ПОТУЖНІСТЬ КОНТАКТУ 10 W / VA
МАКС. НАПРУГА 200 VDC / 140 VAC
ЕЛЕКТРИЧНЕ З'ЄДНАННЯ ISO 4400 роз'єм Опц. Кабельний вивід, роз'єм з діодом
СТУПЕНЬ ЗАХИСТУ IP 65, IP 67 (для  px, bx )

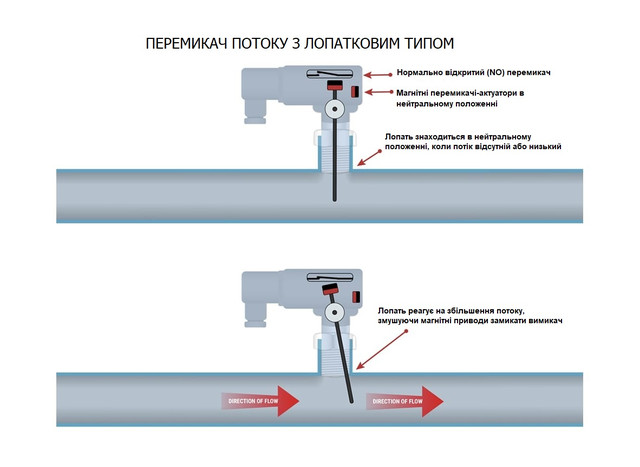

Принцип роботи

Лопатка, закріплена в одній точці на корпусі, переміщує контакт з рідиною, щоб отримати інформацію про потік. Коли потік припиняється, лопатка повертається в вихідне положення шляхом штовхання магніту зі зворотним полюсом у лопаті, прикріпленому до корпусу. Завдяки
цьому забезпечується довший термін служби та стійкість до більш високого тиску порівняно з пружинними механізмами. Використовується герконове реле з високою точністю та тривалим терміном служби.

Лопать, закріплена на корпусі, переміщує контакт за допомогою рідини, таким чином отримуючи
інформацію про протоку. Коли потік припиняється, лопать приходить у перше положення, штовхаючи магніт із зворотним полюсом у лопать, прикріплену до корпусу.
Завдяки цьому забезпечується більш тривалий термін служби і стійкість до більш високого тиску порівняно з пружинними механізмами.
Геркон має високу точність і довгий термін служби.

Сфери застосування

🏭 Промислові системи охолодження

  • Контроль наявності потоку охолоджуючої рідини в теплообмінниках, чиллерах, компресорах, індукційних печах.

  • Захист обладнання від перегріву при зупинці циркуляції.

🌡️ Системи опалення та кондиціонування (HVAC)

  • Моніторинг циркуляції теплоносія в системах централізованого опалення.

  • Виявлення зупинки або зниження потоку в насосах або трубопроводах.

🧪 Хімічна та фармацевтична промисловість

  • Контроль потоку агресивних або чистих рідин у технологічних процесах.

  • Забезпечення безпеки при перекачуванні реагентів.

💧 Водопостачання та водоочищення

  • Сигналізація наявності або відсутності потоку в системах фільтрації, пом'якшення або дезінфекції води.

  • Автоматичне включення/вимкнення насосів.

⚙️ Машинобудування та верстати

  • Контроль охолоджувальної рідини в металорізальних верстатах (зокрема для змащення і охолодження).

  • Захист гідравлічних і пневматичних систем.

🏥 Медичне та лабораторне обладнання

  • Контроль рециркуляції рідин у системах аналізу, охолодження та стерилізації.

🔒 Безпека та аварійні системи

  • Сигналізація зупинки потоку для запуску аварійного відключення обладнання.

  • Частина комплексних систем автоматизації з ПЛК.

Файли для завантаження
Модель Опис файлу Мова
EFS Технічний опис EN
EFS Технічний опис UA
EFS Технічний опис RU
EFS Інструкція з експлуатації EN
EFS EU Декларація EN
Різновиди

EFS сталеві

Модель EFS 05s...06s

Реле протоку

25 bar, 110°C
1A, 10W, 200 VDC / 140 VAC

Матеріал: Нержавіюча сталь 304

Підключення:

EFS 05s 1/2" BSP
EFS 06s  1/2" BSP

Діаметр:

EFS 05s DN 50 / 80 / 100
EFS 06s DN 100 / 150 / 200

Опц. Розетка з підсвічуванням
Опц. Матеріал: Нержавіюча сталь 316

Модель EFS 05sx...06sx





Реле протоку

25 bar, 110°C
1A, 10W, 200 VDC / 140 VAC

Матеріал: Нержавіюча сталь 304

Підключення:

EFS 05x 1/2" BSP

EFS 06x  1/2" BSP

Діаметр:

EFS 05x  DN 50 / 80 / 100

EFS 06x DN 100 / 150 / 200

Опц. Матеріал: Нержавіюча сталь 316

Модель EFS 20sx...50sx



Реле протоку для труб з нержавіючої сталі

 25 bar, 110°C
1A, 10W, 200 VDC / 140 VAC

Матеріал: Нержавіюча сталь 304 (можна зварювати)

Діаметр:

EFS 20sx  DN 20

EFS 25sx  DN 25

EFS 32sx  DN 32

EFS 40sx  DN 40

EFS 50sx  DN 50


Опц. Матеріал: Нержавіюча сталь 316



EFS пластикові

Модель EFS 05p...06p

Реле протоку

10 bar, 80°C
1A, 10W, 200 VDC / 140 VAC
Пластик PP

Підключення:

EFS 05p 1/2" BSP
EFS 06p  1/2" BSP

Діаметр трубопроводу:

EFS 05p DN 50 / 80 / 100
EFS 06p DN 100 / 150 / 200

Опц. Розетка з підсвічуванням
Опц. Матеріал: ПВХ

Модель 05px...06px



Реле протоку

10 bar, 80°C
1A, 10W, 200 VDC / 140 VAC

Матеріал: Пластик PP

Підключення:

EFS 05px 1/2" BSP

EFS 06px  1/2" BSP

Діаметр трубопроводу:

EFS 05px  DN 50 / 80 / 100

EFS 06px DN 100 / 150 / 200

Опц. Матеріал: ПВХ

Модель 20cx...50cx



Сигналізатор протоку для ПВХ-труб

10 bar, 80°C
1A, 10W, 200 VDC / 140 VAC

Матеріал: Пластик PP

Корпус: ПВХ (придатний для зварювання)

Діаметр трубопроводу:

EFS 20cx  DN 20

EFS 25cx  DN 25

EFS 32cx  DN 32

EFS 40cx  DN 40

EFS 50cx  DN 50

Опц. Матеріал корпусу: ПВХ



EFS з проточною арматурою, сталеві, пластикові та латунні

Модель EFS 08s...50s

Реле протоку

25 bar, 110°C
1A, 10W, 200 VDC / 140 VAC

Матеріал: 304 Нержавіюча сталь

Підключення / Діаметр трубопроводу:

EFS 08s 1/4" BSP /  DN 8

EFS 10s  3/8" BSP /  DN 10

EFS 15s  1/2" BSP /  DN 15

EFS 20s  3/4" BSP /  DN 20

EFS 25s   1" BSP  /  DN 25

EFS 32s   1 1/4" BSP /  DN 32

EFS 40s   1 1/2" BSP /  DN 40

EFS 50s   2" BSP /  DN 50

Опц. Розетка з підсвічуванням

Модель 15p...50p



Реле протоку

6 bars, 60°C
1A, 10W, 200 VDC / 140 VAC T Union

Матеріал: ПВХ – для клеєвого з'єднання

Діаметр трубопроводу:

EFS 15p  20 mm

EFS 20p  25 mm

EFS 25p 32 mm

EFS 32p  40 mm

EFS 40p  50 mm

EFS 50p  63 mm

Опц. Розетка з підсвічуванням

Модель EFS 15px



Сигналізатор протоку

110 bar , 80°C
1/2" BSP Внутрішня різьба
Корпус із ПП
1A, 10W, 200 VDC / 140 VAC

Опц. Матеріал: ПВХ

Модель EFS 15bx

Сигналізатор протоку

10 bar , 80°C
1/2" BSP Внутрішня різьба
Латунний корпус
1A, 10W, 200 VDC / 140 VAC

Опц. Матеріал: ПВХ

Переваги герконових реле протоку EFS05-50:

 Висока точність.

 Легкий у збірці та налаштуванні.

 Ланцюг реле не контактує з рідиною.

 Економне рішення.
