Вибухозахищені ротаційні датчики

Вибухозахищені ротаційні датчики рівня ELF DX забезпечують надійний контроль сипучих матеріалів у бункерах та резервуарах навіть у вибухонебезпечних зонах. Завдяки різним типам лопаток і зондів вони точно визначають рівень наповнення та спорожнення ємностей. Використовуються у харчовій, пластмасовій, будівельній і деревообробній промисловості. Датчики ELF DX вирізняються довговічністю, простим монтажем та високою стійкістю до пилу й агресивних середовищ.

Монтаж можливий горизонтальний та вертикальний.

Принцип роботи:

Лопатка, вибрана відповідно до матеріалу, встановлена на кінці моторизованого реле рівня, який може бути встановлений на стінці резервуара. Вона обертається вхолосту зі швидкістю обертання двигуна. Виявлений матеріал досягає рівня лопатки, охоплює її і створює протидію відповідно до сил обертання. Спершу активується інформаційний сигнал рівня. Потім інший контакт спрацьовує та зупиняє двигун.

Користувач може здійснити регулювання згідно з чотирма різними значеннями крутного моменту, відповідно до питомої ваги матеріалу. Коли рівень матеріалу на кінці лопатки зменшується, створена сила вивільняється, і двигун починає обертатися, змінюючи сигнал оповіщення.

Сфери застосування

Виробництво пластмас: PVC, PVDF, PP та ін.
Харчова промисловість: зерновий пил, мелена кукурудза, цукор-гранулят, какао, суха солодова земля, кукурудза соняшнику, пшениця, арахісова шкаралупа, глини-каолін, тальк, мелена паприка тощо.
Будівельна індустрія: Щебінь із вапнякових, каміння, вапно, цементний порошок, глина, кальцієва пилюка, залізна крихта, кремнеземний пісок, формувальний пісок, пінопласт і т.д.
Деревообробна промисловість: деревне волокно, тирса та ін.

Особливості серії ELF

Змінні лопатки для різних речовин

На вибір доступні різні варіанти лопаток для найкращої ефективності роботи датчика з різними матеріалами. Їх легко, зручно та швидко змінювати.

Сертифікація

ll 2G Ex db llC Tx Gb для газу

ll 1/2 G Ex h llC Tx Ga/Gb для газу

ll 2D Ex tb lIlC Tx Db для пилу

ll 1/2 D Ex h IllC Tx Da/Db для пилу

Примітка. Див. таблицю температурних класів.

Регулювання зусилля

Передбачена можливість підбору зусилля яке потрібно для спрацювання датчика. Це дозволяє точно відрегулювати датчик відповідно до матеріалу

Файли для завантаження

Модель	Опис файлу	Мова
DX-ELF	Тех Опис	EN

Зразки моделей серії DX-ELF

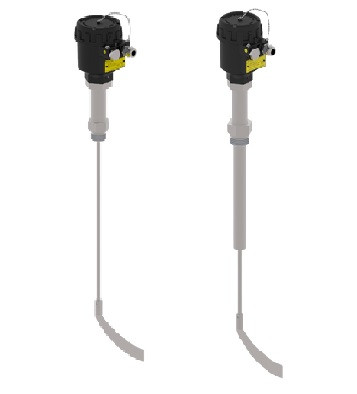

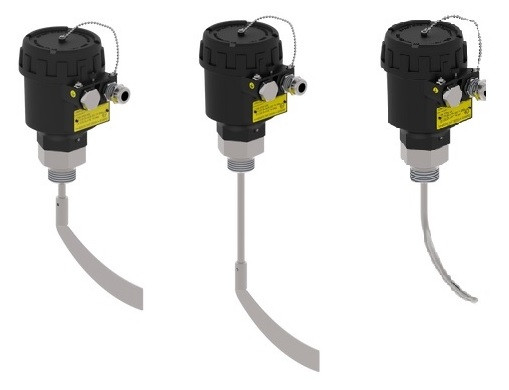

DX-ELF101 стандартна - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 2.1 кг

DX-ELF 102 малогабаритна - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 2.1 кг

DX- ELF 103 з подовженим валом - 90°C Опц. 150°C | Вертикальний монтаж | 2.2 кг

DX-ELF 104 з вигнутим валом - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 2.1 кг

DX-ELF 105 подовжений шток з опорною трубою - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 2.6 кг

Високотемпературні моделі

DX-ELF 106m високотемпературний - 150°C Oпц. 200°C | Вертикальний / Горизонтальний монтаж | 2.4 кг

DX-ELF 106 високотемпературний з зовнішньою трубкою - 150°C Oпц. 200°C | Вертикальний / Горизонтальний монтаж | 2.8 кг

Моделі із тросовим виконанням

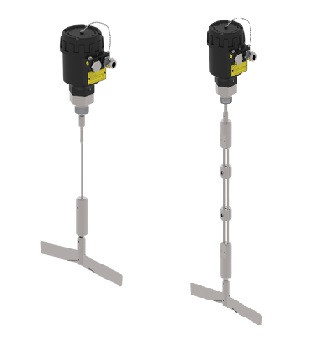

DX-ELF 108 з одним тросом - 90°C Опц. 150°C | Вертикальний | 2.7 кг

DX-ELF 109 з тросовою збіркою - 90°C Опц. 150°C | Вертикальний | 3.4 кг

Технічні характеристики серії DX-ELF

Робоча температура	(-) 20 .....(+) 90 C (-) 20 °C .....(+) 60 °C (для моделей з пластиковим з'єднанням) Опц. Макс. 150 °C з високотемпературним типом Макс. 200 °C з високотемпературним типом
Вологість навколишнього середовища	0-98 %Rh (Без конденсату)
Температура навколишнього середовища	(-) 20 ... (+) 60°C
Робочий тиск	(-) 0,6 ... (+) 0,6 бар
Матеріал з'єднання	Алюміній опц. 304 / 316 нерж. сталь, PTFE
Матеріал корпусу	Антистатичний пластик Опц. Алюмінієвий сплав AlSi12Fe (Станд.) Корпус: Чорний (RAL:9005)
Лопатка та вал	304 нерж. сталь, опц. 316 нерж. сталь
Подовжувальна трубка	304 нерж. сталь, опц. 316 нерж. сталь
Скоба заземлення	304 нерж. сталь
Ущільнювальне кільце	Еластомір терм. 120°C (Станд) Опц. FPM (Вітон) 150°C
Підшипник	Подвійний шарикопідшипник (пилозахист) (120°C) Опц. 280°C
Ущільнення від пилу	NBR, Опц. FPM (Вітон) 150°C, PTFE 200°C
Приєднання до процеcу	1" BSP (Станд) , Опц. 1 ¼" BSP , 1 1/2" BSP зовніш. різьба
Споживана потужність	Max. 4W (220 VAC) , Max.3W (24 VDC)
Число оборотів за хвилину	5 d/d (За годинниковою стрілкою - зі сторони лопатки) Опц. 1,5-1,8 d/d
Напруга живлення	24 VDC ± % 10 , 24 / 48 / 110 / 220 VAC 50 / 60 Hz ± % 10
Електричне підключення	M20 x 1,5 (Std)
Характеристики реле	10 A / 250 VAC - 4 A / 30 VDC 2 x NANK (SPDT) 5E4
LED	Живлення: зелений, Сигналізація: червоний
Вентиляційний сальник	M10x1,5 мм2 (Тільки для пластику)
Максимальна фракція матеріалу	50мм
Мінімальна щільність матеріалу	0,04 г/см3 (залежно від типу лопатки)
Ступені крутного моменту	4 ступені, регульовані
Навантаження на вал	Maкс. 500 N (подовжувальна труба)
Клас захисту	IP 66/68 (EN60529)
Сертифікація	CE, EMC , LVD , ATEX

Таблиця температурних класів

(-) 20° C < Температура навколишнього середовища Ta < (+) 30° C...(+) 60°C DX-ELF101 Робоча температура: (-) 20°C … (+) 80°C / 90°C / 140°C / 190°C / 250°C Група II
Модель DX-ELF101 - DX-ELF102 - DX-ELF103 - DX-ELF104 - DX-ELF105 - DX-ELF108 - DX-ELF109
Час очікування перед відкриттям кришки	20 сек.
Температура навколишнього середовища Ta	ТЕМПЕРАТУРА ПРОЦЕСУ Tp	ТЕМПЕРАТУРНИЙ КЛАС
60°C	< 80°C	T6
60°C	< 90°C	T5
60°C	< 140°C	T4
60°C	< 190°C	T3
Lorem ipsum dolor sit amet, sed do	< 250°C	T2

(-) 20°C < Температура навколишнього середовища Ta < (+) 30°C … (+) 60°C Робоча температура : (-) 20°C … (+) 80°C / 90°C / 140°C / 190°C / 250°C Група III
Модель DX-ELF101 - DX-ELF102 - DX-ELF103 - DX-ELF104 - DX-ELF105 - DX-ELF106 - DX-ELF106m - DX-ELF108 - DX-ELF109
Час очікування перед відкриттям кришки	20 sec.
Температура навколишнього середовища Ta	ТЕМПЕРАТУРА ПРОЦЕСУ Tp	ТЕМПЕРАТУРНИЙ КЛАС
60°C	< 60°C	T6

(-) 20°C < Температура навколишнього середовища Ta < (+) 30°C … (+) 60°C Робоча температура : (-) 20°C … (+) 80°C / 90°C / 140°C / 190°C / 250°C Група II
Модель DX-ELF103p
Час очікування перед відкриттям кришки	5 sec.
Температура навколишнього середовища Ta	ТЕМПЕРАТУРА ПРОЦЕСУ Tp	ТЕМПЕРАТУРНИЙ КЛАС
60°C	< 60°C	T6

(-) 20°C < Температура навколишнього середовища Ta < (+) 30°C … (+) 60°C Робоча температура : (-) 20°C … (+) 80°C / 90°C / 140°C / 190°C / 250°C Група III
Модель DX-ELF103p
Час очікування перед відкриттям кришки	5 sec.
Температура навколишнього середовища Ta	ТЕМПЕРАТУРА ПРОЦЕСУ Tp	ТЕМПЕРАТУРНИЙ КЛАС
60°C	< 60°C	T6

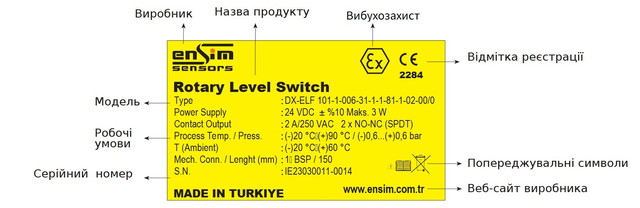

Маркування

Представлено лише частину асортименту — уточнюйте доступні моделі у менеджерів.
