Оборотні енкодери серії ARS S 50 вимірюють за магнітним принципом і працюють абсолютно точно. Мають інтерфейс SSI.
Ці енкодери забезпечують високу чутливість завдяки високій 12-бітній роздільній здатності при 4096 різних положеннях на 360°. За бажанням можна замовити різні типи валів, довжину кабелю або модель роз'єму.
Особливості
-
Абсолютне вимірювання за магнітним принципом
-
Діаметр корпусу 50 мм
-
Варіанти валу 6 мм, 8 мм або 10 мм
-
12-бітна кутова роздільна здатність
-
Робоча швидкість 3000 об/хв
-
Інтерфейс SSI
-
Висока чутливість
-
Клас захисту IP54
-
Вітроенергетика / Електростанції
-
Морські або комунальні транспортні засоби
-
Преси або обладнання для обробки деревини та каменю
-
Будівельна техніка
-
Крани
-
Офшорні застосування
-
Комерційні сонячні електростанції
-
Заправні станції
-
Застосування в харчовій промисловості та виробництві напоїв
-
Нафта та газ — транспортування труб та крани
| Діапазон вимірювання | 0° … 360 |
| Макс. робоча швидкість | 3000 об/хв |
| Тип вимірювання | Магнітний |
| Вихідний сигнал (протокол) |
SSI 13 біт (12 біт даних + 1 стоп-біт) |
| Кодування | Грея |
| Швидкість оновлення даних | 500 Гц (2 мс) |

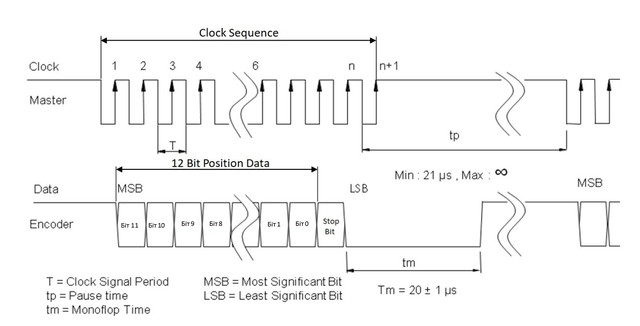

| Формат кадру | MSB First - [12-бітне положення] + [1 стоп-біт] - LSB |
| Макс. довжина кабелю |
13 м при 2 МГц, 44 м при 1 МГц, 85 м при 600 кГц, 300 м при 200 кГц, 750 м при 80 кГц Рекомендується використовувати кручені пари кабелів, що відповідають стандарту RS422. |
| Роздільна здатність | 12 біт |
| Точність | ≤ ± 0,25 |
| Напруга живлення | 5 - 24 В постійного струму |
| Захист від перенапруги | 26 В |
| Споживання струму | <60 мА (24 В постійного струму) |
| Час ініціалізації | <250 мс (після увімкнення живлення) |
| Омічне навантаження на виходах | 120 Ом |
| Фізичний інтерфейс | RS-422 |
| Максимальна тактова частота | 2 МГц |
| Час монофлопа (tm) | 20 мкс |
| Робоча температура | -40...+85 °C |
| Температура зберігання | -40...+85 °C |
| Клас захисту IP | IP54 |
| Вага | ~180 г |
| Матеріал |
Корпус: алюміній Вал: нержавіюча сталь |
Файли для завантаження| Модель | Опис файлу |
Мова |
|
| ARS S 50 SSI | Технічний опис | EN |  |
| ARS S 50 SSI | Технічний опис | UA | |
| ARS S 50 SSI | Технічний опис | RU | |
| ARS S 50 SSI | CAD / STEP (ZIP) | |

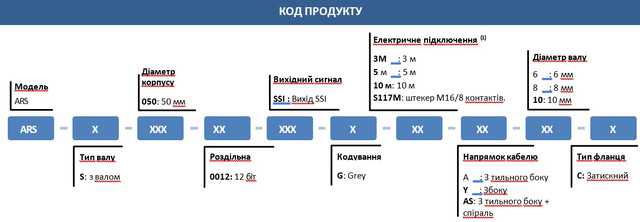

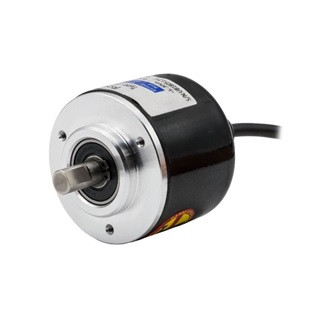

Абсолютні енкодери ARS S 50 (SSI) – точність, надійність і висока чутливість у компактному корпусі Ø50 мм.
Доступні з різними варіантами валів і кабелів. Ідеальне рішення для промислової автоматизації та високоточного контролю руху.
(1) Довжину кабелю можна вибрати за бажанням, за умови, що вона становить не менше 1,5 метра. Роз'єм M16 може бути тільки ззаду.
За бажанням можна замовити різні моделі роз'ємів.
(2) Напрямок кабелю можна вибрати з тильного боку або збоку
Ущільнювач PG7 використовується, коли кабель проходить ззаду, ущільнювач PG7 не використовується, коли кабель проходить ззаду.
Додаткові продукти
K6C2 10M S21(F) Кабель Pur Flex 3x2x0,34 мм2 + роз'єм M16/8 (подовжувач з роз'ємом)
Асортимент ширший, ніж представлено онлайн. Ми допоможемо підібрати потрібну модель, звертайтесь.
В наявностівід 9 679 ₴50-0012-SSI-G-3M-A-6-С
В наявностівід 9 679 ₴50-0012-SSI-G-5M-A-6-С- В наявностівід 9 679 ₴50-0012-SSI-G-10M-A-6-С
- В наявностівід 9 679 ₴50-0012-SSI-G-S117M-A-6-С
Під замовленнявід 9 679 ₴50-0012-SSI-G-3M-A-6-С- Під замовленнявід 9 679 ₴50-0012-SSI-G-5M-Y-6-С
- Під замовленнявід 9 679 ₴50-0012-SSI-G-10M-Y-6-С
- Абсолютний енкодер ARS-S-50, виcтупаючий вал, 6mm, 12bit, SSI вихід, Gray, M16/8 male conn., боковийПід замовленнявід 9 679 ₴50-0012-SSI-G-S117M-Y-6-С
- Абсолютний енкодер ARS-S-50, виcтупаючий вал, 6mm, 12bit, SSI вихід, Gray, кабель 3м, задній+спиральПід замовленнявід 10 281 ₴50-0012-SSI-G-3M-AS-6-С
- Абсолютний енкодер ARS-S-50, виcтупаючий вал, 6mm, 12bit, SSI вихід, Gray, кабель 5м, задній+спиральПід замовленнявід 10 281 ₴50-0012-SSI-G-5M-AS-6-С
- Під замовленнявід 10 281 ₴50-0012-SSI-G-10M-AS-6-С
- Під замовленнявід 10 281 ₴50-0012-SSI-G-S117M-AS-6C
- Під замовленнявід 9 679 ₴50-0012-SSI-G-3M-A-10-С
- Під замовленнявід 9 679 ₴50-0012-SSI-G-5M-A-10-С
- Під замовленнявід 9 679 ₴50-0012-SSI-G-10M-A-10-С
- Абсолютний енкодер ARS-S-50, виcтупаючий вал, 10mm, 12bit, SSI вихід, Gray, M16/8 male conn., заднійПід замовленнявід 9 679 ₴50-0012-SSI-G-S117M-A-10C
- Під замовленнявід 9 679 ₴50-0012-SSI-G-3M-Y-10-С
- Під замовленнявід 9 679 ₴50-0012-SSI-G-5M-Y-10-С
- Під замовленнявід 9 679 ₴50-0012-SSI-G-10M-Y-10-С
- Під замовленнявід 9 679 ₴50-0012-SSI-G-S117M-Y-10C
- Під замовленнявід 10 281 ₴50-0012-SSI-G-3M-AS-10-С
- Під замовленнявід 10 281 ₴50-0012-SSI-G-5M-AS-10-С
- Під замовленнявід 10 281 ₴50-0012-SSI-G-10M-AS-10-С
- Під замовленнявід 10 281 ₴50-0012-SSI-G-S117M-AS10C

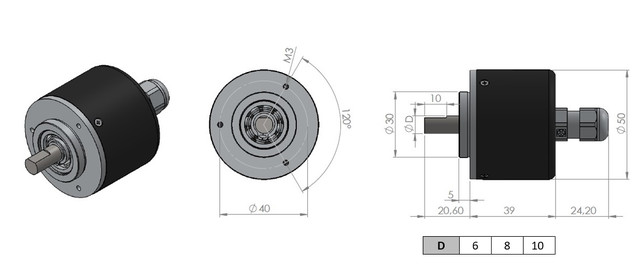

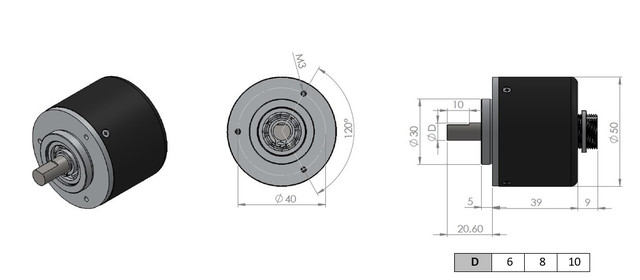

| Затискний фланець, роз'єм M16 | |
 |
|

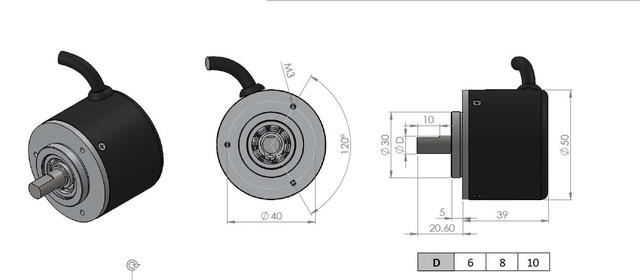

| Затискний фланець, кабель з боку | |
 |
|
|
