Ротаційні сигналізатори (реле) рівня

Ротаційні датчики рівня ELF забезпечують надійний контроль рівня сипучих матеріалів у бункерах та резервуарах. Завдяки змінним лопаткам і можливості горизонтального чи вертикального монтажу вони ефективно сигналізують про наповнення або спорожнення ємностей. Використовуються у харчовій, пластмасовій, будівельній та деревообробній промисловості для стабільної та безпечної роботи обладнання.

Принцип роботи:

Лопатка, вибрана відповідно до матеріалу, встановлена на кінці моторизованого реле рівня, який може бути встановлений на стінці резервуара. Вона обертається вхолосту зі швидкістю обертання двигуна. Виявлений матеріал досягає рівня лопатки, охоплює її і створює протидію відповідно до сил обертання. Спершу активується інформаційний сигнал рівня. Потім інший контакт спрацьовує та зупиняє двигун.

Користувач може здійснити регулювання пружини згідно з чотирма різними значеннями крутного моменту, відповідно до питомої ваги матеріалу. Коли рівень матеріалу на кінці лопатки зменшується, створена сила вивільняється, і двигун починає обертатися, змінюючи сигнал оповіщення.

Сфери застосування

Пластмасова промисловість: PVC, PVDF, PP та ін.
Харчова промисловість: зерновий пил, мелена кукурудза, цукор-гранулят, какао, суха солодова земля, кукурудза соняшнику, пшениця, арахісова шкаралупа, глини-каолін, тальк, мелена паприка тощо.
Будівельна індустрія: Щебінь із вапнякових, каміння, вапно, цементний порошок, глина, кальцієва пилюка, залізна крихта, кремнеземний пісок, формувальний пісок, пінопласт і т.д.
Деревообробна промисловість: деревне волокно, тирса та ін.

Особливості серії ELF

Змінні лопатки для різних речовин

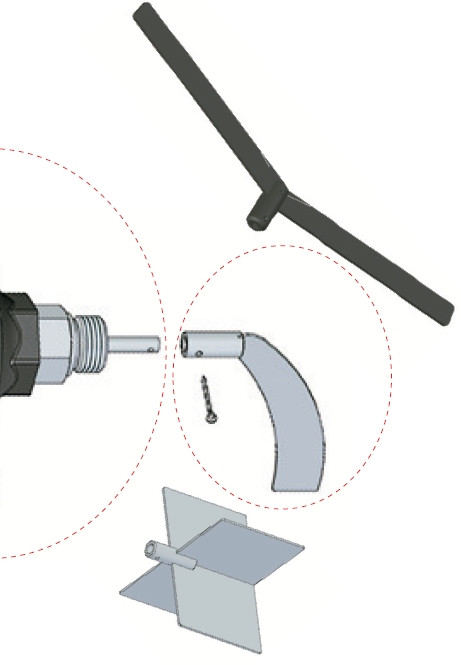

На вибір доступні різні варіанти лопаток для найкращої ефективності роботи датчика з різними матеріалами. Їх легко, зручно та швидко змінювати.

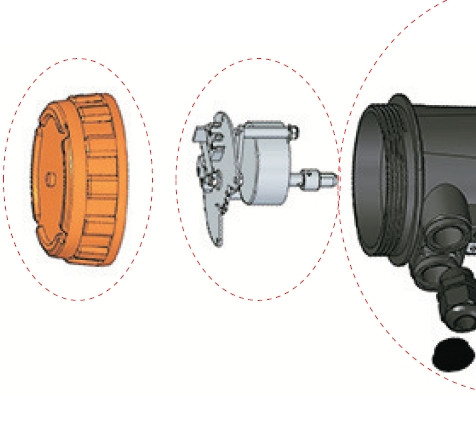

Змінні мотори для ремонту

При поломці датчика, часто виходить з ладу електродвигун. Конструкцією датчика передбачена легка заміна моторів для швидкого та зручного відновлення роботи.

Регулювання зусилля

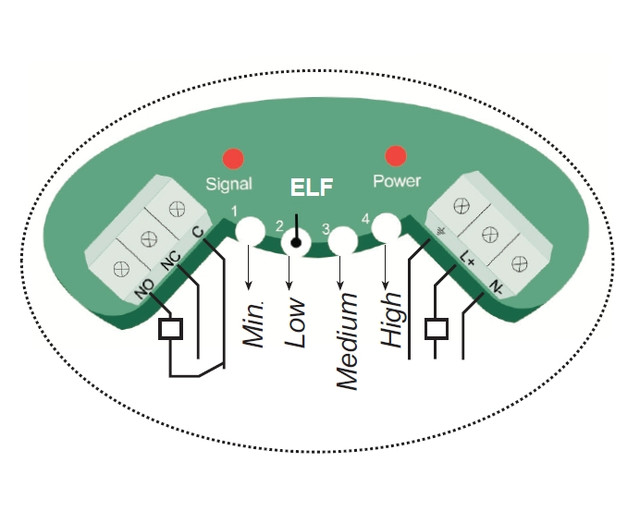

Передбачена можливість підбору зусилля яке потрібно для спрацювання датчика. Це дозволяє точно відрегулювати датчик відповідно до матеріалу

Файли для завантаження

Модель	Опис файлу	Мова
ELF	Тех Опис	EN
ELF	Тех Опис	UA
ELF	Тех Опис	RU
ELF	EU Декларація	EN
ELF	Інструкція з експлуатації	EN

Основні різновиди серії ELF

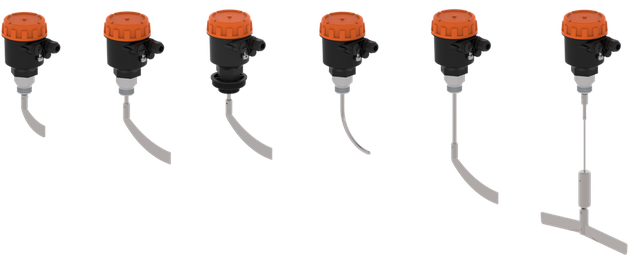

Загальнопромислові моделі

ELF101 стандартна - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 1.1 кг

ELF 102 малогабаритна - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 1 кг

ELF 103 з подовженим валом - 90°C Опц. 150°C | Вертикальний | 1.1 кг | L макс. 2м

ELF 104 з вигнутим валом - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | 1 кг

ELF 105 подовжений шток з опорною трубою - 90°C Опц. 150°C | Вертикальний / Горизонтальний монтаж | L макс. 2м

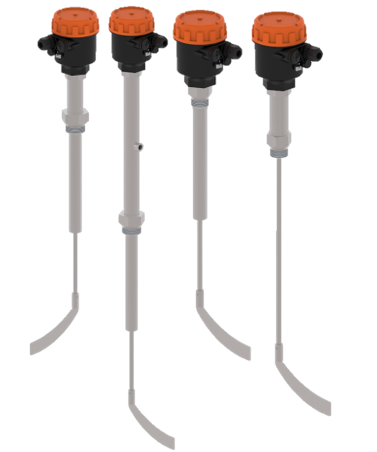

Високотемпературні моделі та для горизонтального монтажу

ELF 106m високотемпературний - 150°C Oпц. 200°C | Вертикальний / Горизонтальний монтаж | L макс. 500 мм

ELF 106 високотемпературний з опорною трубою - 150°C Oпц. 200°C | Вертикальний / Горизонтальний монтаж | L макс. 2 м

ELF 107 високотемпературний (примусовим обдувом) з опорною трубою - 600C | Вертикальний / Горизонтальний монтаж | L макс. 2 м

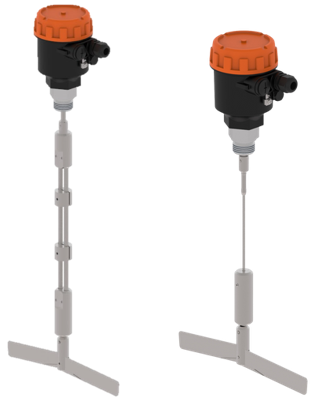

Моделі із тросовим виконанням

ELF 108 з одним тросом - 90°C Опц. 150°C | Вертикальний | 1.1 кг | L макс. 2м

ELF 109 з тросовою збіркою - 90°C Опц. 150°C | Вертикальний | 1.1 кг | L макс. 10м

Технічні характеристики серії ELF

Робоча температура	(-) 20 .....(+) 90 C Опц. Макс. 150 °C З високотемпературним типом (пластиковий корпус) Maкс. 200 °C С высокотемпературным типом (алюминиевый корпус) Макс. 600 °C з високотемпературним типом
Вологість навколишнього середовища	0-98 %Rh (Без конденсату)
Температура навколишнього середовища	(-) 20 ... (+) 60°C
Робочий тиск	(-) 0,6 ... (+) 0,6 бар
Матеріал з'єднання	Алюміній опц. 304 / 316 нерж. сталь, PTFE
Матеріал корпусу	Антистатичний пластик Опц. Алюмінієвий сплав AlSi12Fe (Станд.) Корпус: Чорний (RAL:9005), Кришка: Помаранчева (RAL:2004)
Лопатка та вал	304 нерж. сталь, опц. 316 нерж. сталь
Подовжувальна трубка	304 нерж. сталь, опц. 316 нерж. сталь
Скоба заземлення	304 нерж. сталь
Ущільнювальне кільце	Еластомір терм. 120°C (Станд) Опц. FPM (Вітон) 150°C
Підшипник	Подвійний шарикопідшипник (пилозахист) (120°C) Опц. 280°C
Ущільнення від пилу	NBR, Опц. FPM (Вітон) 150°C, PTFE 200°C
Приєднання до процеу	1" BSP (Станд) , Опц. 1 ¼" BSP , 1 1/2" BSP зовніш. різьблення
Споживана потужність	Maкс. 4 Вт
Число оборотів за хвилину	5 d/d (За годинниковою стрілкою - зі сторони лопатки) Опц. 1,5-1,8 d/d
Напруга живлення	24 VDC(+/-10), 24/110/220 VAC 50/60 Hz +/- %10
Електричне підключення	PG13.5 опц. M20x1,5
Характеристики реле	2A/250 VAC 2xNO-NC (SPDT) 5E4 Опц. 10A/250 VAC - 4A/30VDC
LED	Живлення: зелений, Сигналізація: червоний
Вентиляційний сальник	M10x1,5 мм2 (Тільки для пластику)
Максимальна фракція матеріалу	50мм
Мінімальна щільність матеріалу	0,04 г/см3 (залежно від типу лопатки)
Ступені крутного моменту	4 ступені, регульовані
Навантаження на вал	Maкс. 500 N (подовжувальна труба)
Клас захисту	IP 66 (EN60529)
Сертифікація	CE , EMC , LVD
