Датчики тиску серія BCT 22
ATEK BCT 22 серії Перетворювачі тиску забезпечують високу продуктивність для вимогливих комерційних і важких промислових застосувань.
Наша продукція з п'єзорезистивним принципом дії може використовуватися у воді, повітрі, нафті тощо.
Стандартний корпус з нержавіючої сталі із захистом IP65 / IP67 може працювати в суворих умовах.
Серія BCT 22, на яку не впливають електричні коливання і зворотні з'єднання завдяки захисту від перенапруги і зворотної полярності, має тривалий термін служби.
- П'єзорезистивний принцип роботи
- Корпус з нержавіючої сталі (1.4305)
- Додатковий корпус з сталі 316L або титану
- Різні моделі від 100 мБар до 600 бар
- Аналоговий сигнал 4-20 мА / 0-10 В тощо, різні виходи
- Вихід CANopen
- Точність ±0,5% FS або ±0,3% FS
- Клас захисту IP65 або IP67
- Компактний дизайн
- Пневматичні системи
- Гідравлічні системи
- Верстатне обладнання
- Повітряне охолодження - Системи опалення
- Водні технології
- Системи автоматизації
| Модель | Опис файлу | Мова | |
| BCT22 | Технічний опис | EN |  |
| BCT22 | Технічний опис | UA | |
| BCT22 | Сертифікат на товар | TR | |
| BCT22 | CAD / STEP (ZIP) | |
|
| BCT22 | CAN EDS (ZIP) | |
|
ЕЛЕКТРИЧНІ ДАНІ |
|
|
Принцип вимірювання |
П'єзорезистивний |
|
Тип вимірювання |
Вимірювання атмосферного тиску у відносному вимірі Повітря, вода, нафта, невибухонебезпечні гази |
|
Діапазон вимірювання |
Різні моделі від 0…100mbar до 0…600Bar Різні моделі вакууму від 0… -100mbar до 0…-1Bar |
|
Максимальна міцність на тиск |
300%F.S. ≤700mbar, 200%F.S. ＜250Bar 150%F.S ≥250Bar * Може бути 3 або 5 разів. |
|
Кільце - ущільнення |
Стандартно NBR, опціонально FKM(Viton) |
|
Вихідний сигнал |
4...20mA (2 Wire), 0...20mA (3 Дріт) 0...10VDC, 1…5VDC, 0...5VDC, Ратиометричний CANopen |
| Навантаження |
4-20mA, 0-20mA 250Ω 0...5VDC, 1…5VDC ≥2.5K 0-10VDC ≥5K Ратиометричне ≥2.5K |
|
Напруга живлення |
4-20 mA 8 ... 32 VDC 0-20 mA 12 ... 30 VDC 0-10 V 12 ... 30 VDC Ратиометрична 5 VDC CANopen 8…26 VDC |
|
Робочий струм |
30 mA max. |
|
Точність |
±%0,3 FS @25ᵒC |
|
Загальний діапазон помилок |
±0,5 %FS (керамічний) ±0,3 %FS (кремній) @-10…+70ᵒC |
|
Роздільна здатність |
12 bit |
|
Довгострокова стабільність |
±%0,3 FS / рік |
|
Час відгуку |
Стандартний : 25ms %10…%90 номінальний тиск Опціональний: 1ms, 5ms, 125ms (1ms можливий лише для моделей зі струмовим виходом; для моделей з напруговим виходом він недоступний.) |
|
МЕХАНІЧНІ ДАНІ |
|
|
Сенсор |
Кераміка або кремній |
|
Підключення до процесу |
G1/4, G1/8, G1/2, NPT1/4, NPT1/8, NPT1/2, M14x1, M20x1.5, UNF7/16X20M, UNF7/16X20F |
|
Момент затягування при монтажі |
15 ... 20 Nm |
|
Електричне підключення |
DIN43650-A, DIN43650-C, M12, Packard, круглий роз'єм або 3 x 0.14mm2 PVC кабель |
|
Матеріал корпусу |
Нержавіюча сталь - 1.4305 (AISI303) Опціонально Нержавіюча сталь 316L або титан |
|
ЕКСПЛУАТАЦІЙНІ ДАНІ |
|
|
Робоча температура |
-40°C ... +85°C |
|
Температура зберігання |
-40°C ... +85°C |
|
Вологість |
Max. %95 (без утворення конденсату) |
|
Клас захисту |
IP65 або IP67 ** Захист IP67 забезпечується, якщо моделі з роз'ємом M12 оснащені герметизованими (пресованими) роз'ємами. |
|
ЗАХИСТ ВІД ЕЛЕКТРОМАГНІТНИХ ПЕРЕШКОД |
|
|
Стійкість |
IEC 61000-6-2 |
|
Випромінювання |
IEC 61000-6-3 |
|
CANopen СПЕЦІФІКАЦІЇ |
|
|
Комунікаційний профіль |
CiA 301 |
|
Тип пристрою |
CANopen, CiA DS404 |
|
ID вузла |
Можна встановити з 1 до 127 з LSS або SDO (Вузол за замовчуванням ID:1) |
|
Швидкість передачі даних |
10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s Швидкість передачі за замовчуванням:125 kBit/s |
|
Швидкість передачі даних PDO |
1000 ms |
|
Контроль помилок |
Heartbeat, Екстрене повідомлення |
| PDO | 4 Tx PDO |

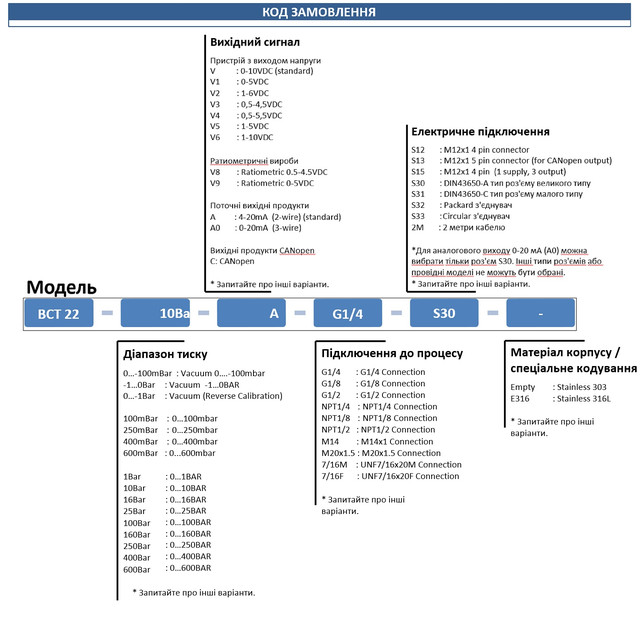

В наявностівід 3 119 ₴BCT22-10B-A-G1/2-S30
В наявностівід 4 217 ₴BCT22-100Bar-A-G1/4-S30- В наявностівід 4 217 ₴BCT22-160Bar-A-G1/2-S30
В наявностівід 4 217 ₴BCT22-400Bar-V-G1/4-S12- В наявностівід 4 217 ₴BCT22-400Bar-A-G1/2-S30
- В наявностівід 4 217 ₴BCT22-400Bar-A-G1/4-S30
- В наявностівід 4 217 ₴BCT22-60Bar-A-G1/2-S30
- В наявностівід 4 217 ₴BCT22-60Bar-A-G1/2-S12
- В наявностівід 4 217 ₴BCT22-100Bar-V-G1/4-S30
- В наявностівід 4 217 ₴BCT22-250Bar-V-G1/2-S30
- В наявностівід 4 217 ₴BCT22-250Bar-V-G1/4-S30
- В наявностівід 4 217 ₴BCT22-40Bar-V-G1/4-S30
- В наявностівід 4 930 ₴BCT22--1...1Bar-A-G1/4-S3
- В наявностівід 5 227 ₴BCT22--1...24Bar-V8-G1/4-
- В наявностівід 4 930 ₴BCT22--1...4Bar-A-G1/4-S3
- В наявності5 227 ₴BCT22--1...9Bar-V8-G1/4-S
- В наявностівід 4 930 ₴BCT22--250...250mBar-A-G1
- В наявностівід 4 930 ₴BCT22-100mBar-A-G1/2-S30
- В наявностівід 4 930 ₴BCT22-100mBar-A-G1/4-S30
- В наявностівід 4 930 ₴BCT22-160mBar-A-G1/2-S30
- В наявностівід 4 930 ₴BCT22-160mBar-A-G1/4-S30
- В наявностівід 5 227 ₴BCT22-200mBar-A0-G1/2-S30
- В наявностівід 4 930 ₴BCT22-200mBar-A-G1/4-S30
| Від -100 miliBar до 600 Bar (Аналоговий вихід) | Від 2 Bar до 400 Bar (Аналоговий вихід) |

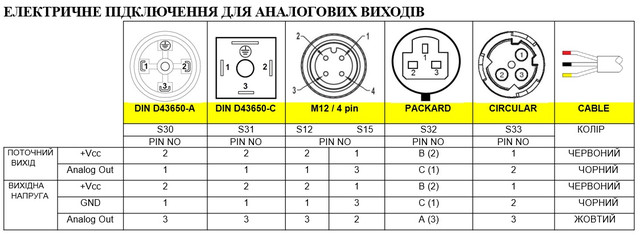

| S30 РОЗ'ЄМ : DIN43650-A | |
 |
 |
| S31 РОЗ'ЄМ : DIN43650-C | |
 |
 |
| S32 РОЗ'ЄМ : PACKARD | |
 |
 |
| S12/S15 РОЗ'ЄМ : M12 | |
 |
 |
| КАБЕЛЬ | |
 |
 |
|

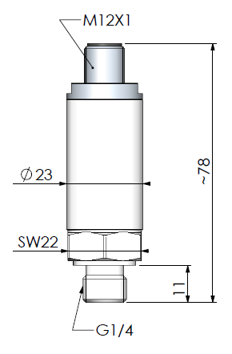

Механічні розміри для виходу CANopen |
|
 |
|
|
|
 |
 |
 |
 |
 |
 |
 |
|

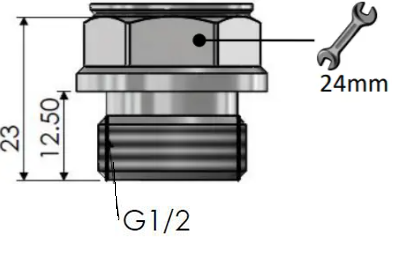

У випадку моделі G1/2 розмір паза для ключа становить 24 мм. У всіх інших моделях - 22 мм. Не повертайте виріб, тримаючи його за роз'єм під час встановлення. Це може призвести до пошкодження виробу. |
|||
ПОПЕРЕДЖЕННЯ
Неправильне підключення може призвести до пошкодження датчика.
Якщо датчик використовується для вимірювання тиску води, не знімайте вбудований клапан M5.
В іншому випадку піки тиску, спричинені водяним насосом, можуть пошкодити передавач.
|

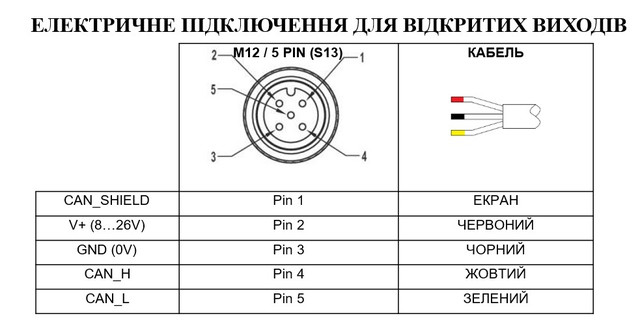

ПРИКЛАД ПІДКЛЮЧЕННЯ
|
|||||||
  |
|||||||
|
ПРИКЛАД ПІДКЛЮЧЕННЯ
|
|||||||||
  |
|||||||||
|
ПРИКЛАД ПІДКЛЮЧЕННЯ
|
|||||||
  |
|||||||
|
ПРИКЛАД ПІДКЛЮЧЕННЯ
|
|||||||||
  |
|||||||||
