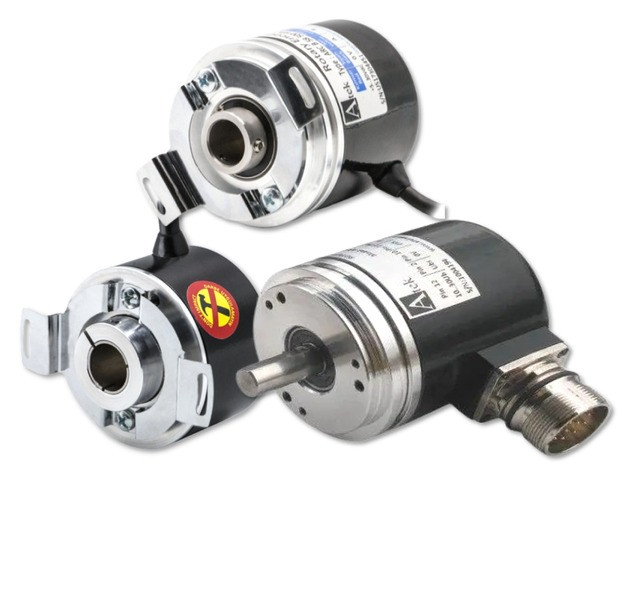

Датчики повороту серії ARX S 58 вимірюють за оптичним (ARC) або магнітним (ARS) принципом і працюють в інкрементному режимі.

Серія ARC, що працює на оптичному принципі, пропонує роздільну здатність до 20 000 імпульсів на оберт, а серія ARS, що працює на магнітному принципІ - до 1024 імпульсів.

Застосування

Вітроенергетика / електростанції
Морські або сервісні транспортні засоби
Пресувальне або дерево- та каменеобробне обладнання
Будівельна техніка та крани
Фасувальні лінії
Харчова промисловість та виробництво напоїв
Застосування на морських платформах
Нафтогазова промисловість - переміщення труб і крани
Сонячні електростанції

Різновиди

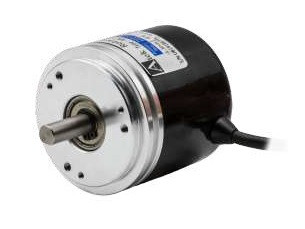

ARC/ARS S 58

МОДЕЛЬ З ВАЛОМ
Інкрементне вимірювання за оптичним (ARC) або магнітним (ARS) принципом
Діаметр корпусу 58 мм
Варіанти валів: 6 мм, 8 мм, 10 мм, 12 мм або 14 мм
Затискний, синхронний, тахо або квадратний фланець
Push-pull, TTL Line Driver, вихід з відкритим колектором

ARC/ARS B 58

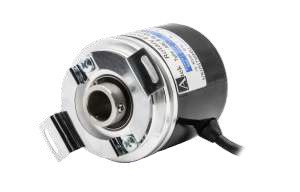

МОДЕЛЬ З НАПІВПОРОЖНИСТИМ ВАЛОМ
Вимірювання за оптичним (ARC) або магнітним (ARS) принципом
Діаметр корпусу 58 мм
Варіанти напівпорожнистого вала: 6 мм або 20 мм
Фланець типу Z або круглий фланець
Push-pull, TTL Line Driver, вихід з відкритим колектором

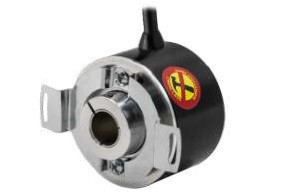

ARC H 50

МОДЕЛЬ З ПОРОЖНИСТИМ ВАЛОМ
Вимірювання за оптичним принципом
Діаметр корпусу 58 мм
Роздільна здатність від 1024 до 20000 імпульсів
Порожнистий вал 10 мм, 12 мм або 14 мм
Фланець Типу Z або круглий
Push-pull, TTL Line Driver, вихід з відкритим колектором

Технічні характеристики

	ARS S 58	ARC S 58
Діаметр корпусу (mm)	58	58
Магнітне вимирювання	√	-
Оптичне вимирювання	-	√
Максимальна роздільна здатність (імпульс)	1024	20000
Частота відгуку	300 KHz	300 KHz
Push pull	√	√
TTL	√	√
HTL	√	√
HPL	√	√
Open Collector	√	√
Вал (mm)	6...14	6...14
Швидкість обертання (об/хв)	3000	6000
Температура експлуатації (⁰C)	-25...+85	-25...+85
Клас захисту	IP 54	IP 54
Електричне з'єднання	кабель, M16, M23	кабель, M16, M23
Вихідні сигнали	A, /A, B, /B, Z, /Z	A, /A, B, /B, Z, /Z
Вихідний струм	100 мА макс. (на канал)	100 мА макс. (на канал)

	ARS B 58	ARC B 58
Діаметр корпусу (mm)	58	58
Магнітне вимирювання	√	-
Оптичне вимирювання	-	√
Максимальна роздільна здатність (імпульс)	1024	20000
Частота відгуку	300 KHz	300 KHz
Push pull	√	√
TTL	√	√
HTL	√	√
HPL	√	√
Open Collector<

Файли для завантаження

Модель	Опис файлу	Мова
ARX S 58	Технічний опис	EN
ARX S 58	Технічний опис	UA
ARS S 58	CAD / STEP (ZIP)
ARC S 58	CAD / STEP (ZIP)

Доступно більше моделей, ніж показано. Деталі уточнюйте у наших консультантів.

Економічний інкрементальний оптичний енкодер серії ARC B 58, датчик обертів, порожнистий вал

В наявності
від 4 028 ₴
Інкрементальний магнітний енкодер ARS B 58, порожнистий вал

В наявності
від 3 357 ₴
Інкрементальний оптичний енкодер ARC H 58, наскрізний вал, від 1024 до 20000 імп

В наявності
від 7 635 ₴
Енкодер ARS-S-58, виступаючий вал, 6 мм, 50 імп/об, HPL, 5–30 VDC, кабель 3 м, задній вихід

Під замовлення
4 329 ₴

ARS-S-58-50-HPL-6-3M-A-6-
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 100 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 100 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-100-HPL-6-3M-A6С
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 250 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 250 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-250-HPL-6-3M-A6С
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 256 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 256 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-256-HPL-6-3M-A6С
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 360 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 360 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-360-HPL-6-3M-A6С
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 500 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 500 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-500-HPL-6-3M-A6С
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 512 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 512 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-512-HPL-6-3M-A6С
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 1000 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 1000 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-1000-HPL-6-3M-A6
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 1024 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 1024 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 329 ₴

ARS-S-58-1024-HPL-6-3M-A6
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 2048 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 2048 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
4 389 ₴

ARS-S-58-2048-HPL-6-3M-A6
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 2500 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м,задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 2500 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м,задній

Під замовлення
4 449 ₴

ARS-S-58-2500-HPL-6-3M-A6
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 4096 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 4096 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
5 411 ₴

ARS-S-58-4096-HPL-6-3M-A6
$Енкодер ARS-S-58, виcтупаючий вал, 6mm, 5000 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній$
Енкодер ARS-S-58, виcтупаючий вал, 6mm, 5000 імп\об, HPL 5-30 VDC, A,/A,B,/B,Z,/Z, кабель 3м, задній

Під замовлення
7 816 ₴

ARS-S-58-5000-HPL-6-3M-A6

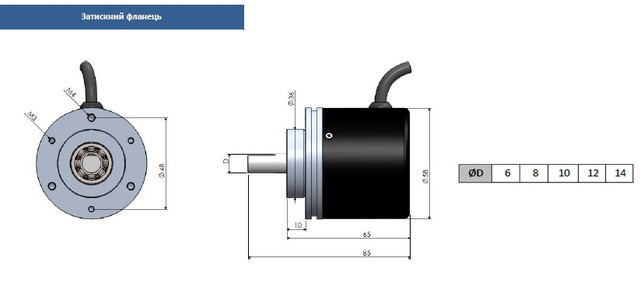

ГАБАРИТНІ РОЗМІРИ(mm)

Примітка. Наведене креслення є ілюстративним прикладом. Остаточні габаритні розміри та варіанти виконання (тип фланця, розташування кабелю тощо) можуть відрізнятися залежно від конкретної моделі. Для точних даних звертайтесь до технічної документації (Datasheet).

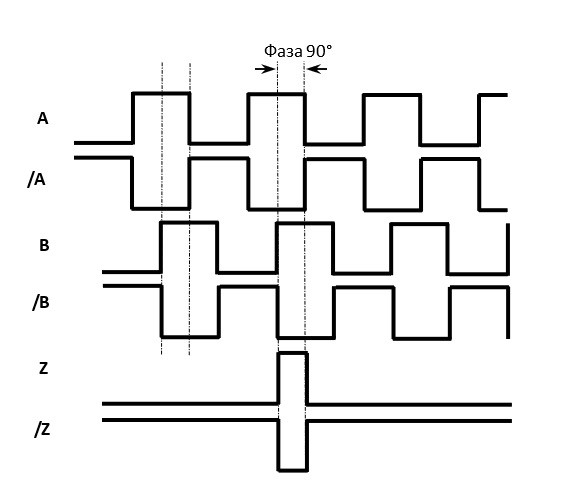

ЕЛЕКТРИЧНІ З'ЄДНАННЯ

СИГНАЛ	ГНІЗДО M16 MALE (S16) ПІН НОМЕР	ТИП КАБЕЛЮ M16 ШТЕКЕРНА РОЗЕТКА (S21M) ПІН НОМЕР	ТИП КАБЕЛЮ M16, ГНІЗДО З ВНУТРІШН. РОЗЕТКОЮ (S21F) ПІН НОМЕР	КОЛІР КАБЕЛЮ
A	1	1	1	ЖОВТИЙ
/B	2	2	2	БІЛИЙ
+V	3	3	3	ЧЕРВОНИЙ
0 V	4	4	4	ЧОРНИЙ
/A	5	5	5	СИНІЙ
B	6	6	6	ЗЕЛЕНИЙ
/Z	7	7	7	ЗЕЛЕНИЙ
Z	8	8	8	РОЖЕВИЙ

У таблиці вище показано кольори кабелів для виходу датчика сигналів. Якщо схема керування в лінійному драйвері підходить датчики не вихідних сигналів (/A, /B, /Z) повинні бути додані до системи. Якщо не підходить сигнал /A, /B, /Z кабелі повинні бути закріплені в ізольованому стані окремо. Не забудьте, що на цих краях теж є електрика.

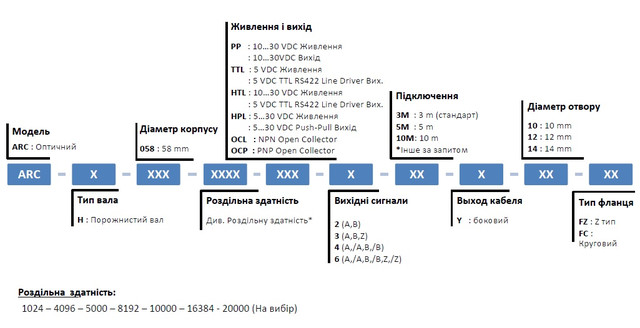

ПРИКЛАД ФОРМУВАННЯ КОДУ ЗАМОВЛЕННЯ

Приклад замовлення:
ARC-H-058-1024-PP-6-3M-Y-14-FC
Оптичний, порожнистий вал, діаметр корпусу 58 мм, 1024 імпульси, Push-Pull, 6 вихідних сигналів, кабель 3 метри боковий, порожнистий вал 14 мм,, круглий фланець.

Примітка. Зображення наведено як приклад. Код замовлення може відрізнятися залежно від модифікації (тип валу, підключення тощо). Актуальні дані для кожної моделі дивіться у відповідних Технічних описах (Datasheet) або зверніться до нашого менеджера.
